宇时先锋PM9标准版超声波测厚仪

PM9便携式超声波测厚仪

宇时先锋PM9系列超声测厚仪集成了新技术，革新的10.5寸全触控人机交互界面，颠覆了传统手持式测厚仪的形式。

PM9高端系列测厚仪性能卓越，具有0.1um分辨率，75MHz高频超声，扫描成像，多层与多通道测量等先进超声功能，助力您从容应对各类复杂检测场景。

PM9测厚仪以为客户解决测厚难题为核心，针对不同行业需求提供五种型号:PM9标准型超声测厚仪、PM9SI腐蚀扫查成像测厚仪、PM9HF高频超声多层涂层测厚仪、PM9MX多通道超声测厚仪、PM9PRO专业型超声测厚仪。

超声波测厚仪

显示屏	◆10.5英寸LCD多点触控屏，分辨率1920x1280
探头类型	◆ 单晶探头（延时块探头、接触式探头、保护膜探头、笔式探头、水浸探头）、双晶探头10.5英寸LCD多点触控屏，分辨率1920x1280
探头频率	◆ 1MHz-20MHz可选（标配） ◆ 1MHz-75MHz可选（PM9HF高频超声多层涂层测厚仪标配）
测量范围	◆ 范围主机测量：0.1mm-10000mm ◆ 标配探头测量范围：0.13mm-30mm
声速范围	◆310m/s~18699m/s
测量模式	◆ P-E：脉冲-回波法 ◆ AUTO：自动测量模式 ◆ MEV：多次波校验 ◆ I-E-E(E-E)：回波-回波法 ◆ I-E：界面波-回波法
存储	◆ 栅格式存储文件，可调用已设置好的存储参数直接测量样件厚度，可存储100,000个厚度值和400幅带有厚度数值及参数配置的波形文件。
分辨率	◆ 0.1, 0.01, 0.001可选；
增益	◆ 缺省 ◆ 自动增益
显示更新率	◆ 8Hz、16Hz、30Hz、60Hz、MAX可选
数据记录器	◆ 128GB内存，可通过U盘导入和导出
数字化频率	◆ 400MHz/12bit
整流模式	◆ 射频、倒相射频、全波、正半波、负半波
查看模式	◆ A扫描、B扫描。
探头连接器	◆ Lemo 00 x 2。
I/O连接器	◆ 内置52种常用材料声速表。
通讯接口	◆ 声速范围:310m/s~18699m/s;0.0122~0.7362in/us。
充电接口	◆ Lemo 1B三芯 ◆ USB TypeC PD100W
操作温度范围	◆ -10°C~50°C。
单位	◆ 毫米mm、英寸in、微米um、密尔mil
尺寸	◆ 215mmX289mmX90mm (H×W×D)。
重量	◆ 4.067kg。
电源	◆ 15V2.6ADC适配器，或锂电池供电。
电池供电时间	◆ 11小时。
仪器关机	◆ 可选10、20、30分钟无操作后自动关机，或手动关机。
时基A扫描	◆ 将超声波以波形形式显示到屏幕上检波:射频、倒相射频、正半波、负半波、全波。

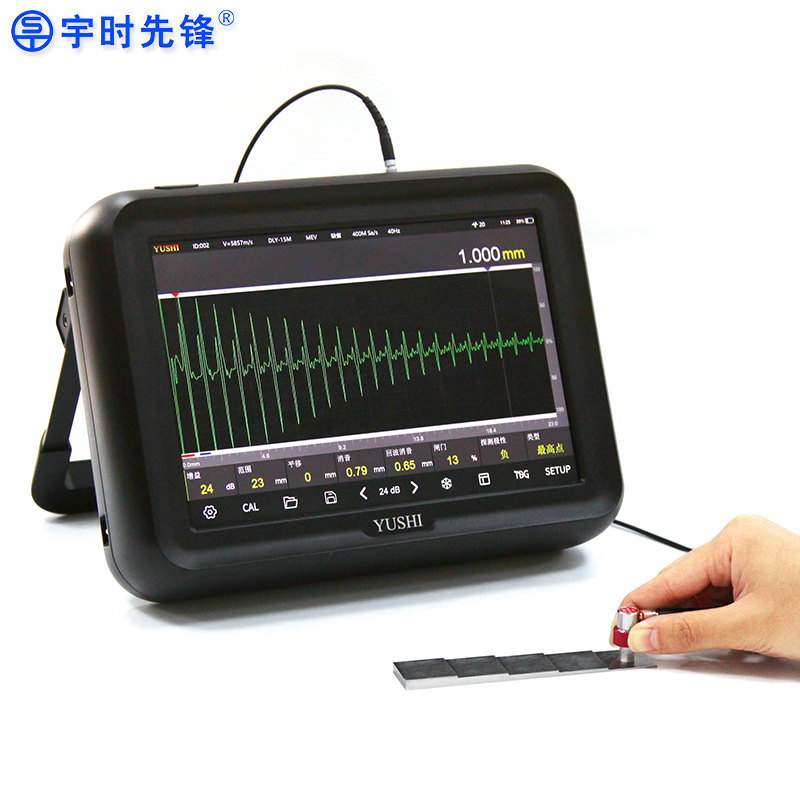

PM9标准型测厚仪功能强大，用途广泛。兼容全品类探头，使用单晶延时块探头对薄壁材料进行高分辨率精确测厚，使用接触式探头对厚壁或高衰减性材料进行高精度测厚，使用双晶探头对内部腐蚀的管件进行剩余壁厚测量，使用单晶保护膜探头穿透厚保护性涂层测量金属净厚度。

超声波测厚仪

扫查成像

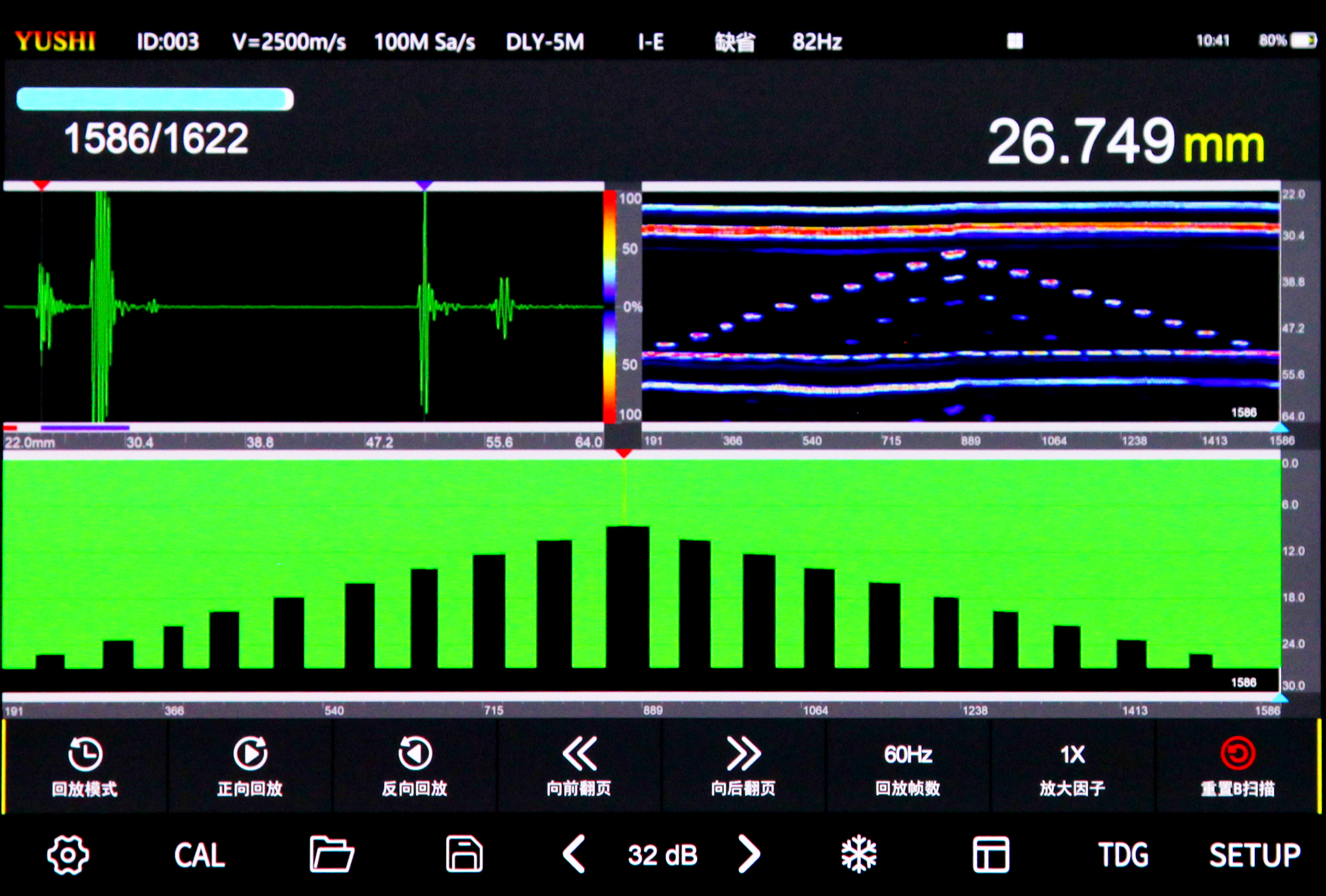

PM9超声测厚仪具备超声成像功能，通过B扫描可以直观的查看大量数据，在一张横截面图像中，快速识别腐蚀和缺陷。60Hz+更新率的扫查速度，提高了现场检测的效率，搭配宽大的显示屏、多样化的布局以及灵活的触屏操控，更为数据回放与分析提供了前所未有的便利。

超声波测厚仪

♦支持单值B扫描和横截面B扫描，每帧A扫描图像都被保存，而不是仅保存单个厚度读数，并可在一次扫查中同时显示两种图像。

♦单值B扫描根据厚度读数和探头位置，以图示方式显示被测材料的侧面轮廓图，非常适合腐蚀检测。

♦横截面B扫描基于波幅数据，可以显示整个屏幕范围内的缺陷，并提供多种色度方案，非常适合检测复合材料基体中的分层缺陷。

♦最高8倍的可调放大因子，可控制图像大小，实现从全局快速筛查到局部精细观察的自由切换。

♦具备多种回放模式，2Hz~60Hz帧率连续播放，也可逐帧查看A扫描图像及厚度，实现精准定位。

♦一个B扫描文件可存储多达100万个数据点的波形和厚度值。

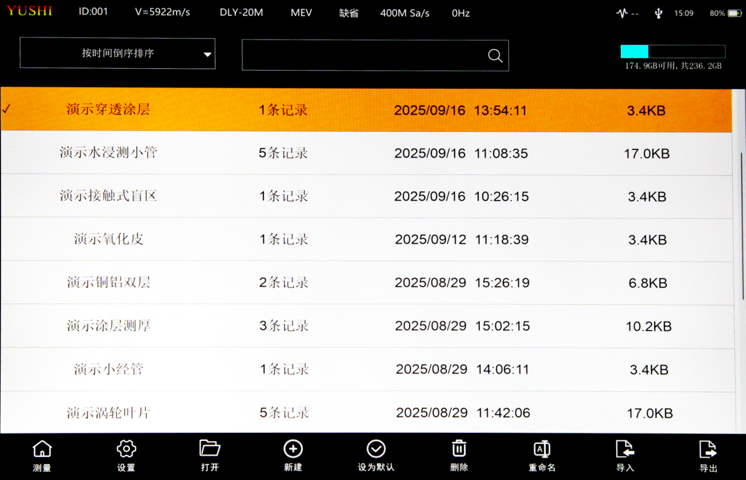

文件系统

文件模块采用两级结构设计:第一层为文件夹，用于分类管理;第二层为存储的文件，包括A扫、B扫、视频等文件类型，满足多场景数据管理需求。

♦存储文件包括A扫描文件、B扫描文件、录屏视频文件，针对不同文件类型提供便捷操作。

♦每个文件都是一个自定义的应用设置，存储后可轻松的查看或载入，无需每次测量前手动调整参数，提高检测效率，规范检测流程。

♦超大容量存储，可存储超过4千万组自定义设置和波形。

♦可通过U盘导出文件到任意PM9测厚仪中，为标准化检测提供可能。

♦具备视频录屏功能，单次录制时长达1小时。

超声波测厚仪

PM9超声波测厚仪还分PM9HF高频超声多层涂层测厚仪，PM9SI腐蚀扫查成像测厚仪，PM9PRO专业型超声测厚仪，PM9MX多通道超声测厚仪

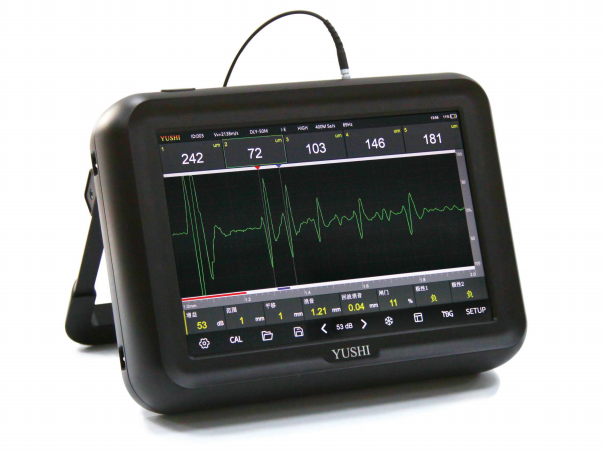

一、PM9HF高频超声多层涂层测厚仪

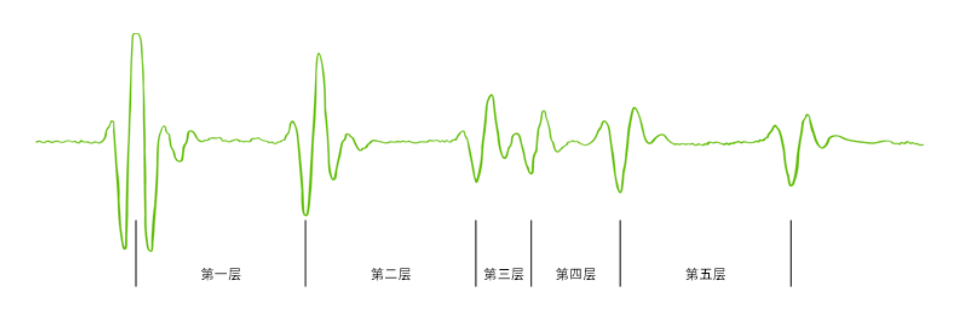

PM9HF测厚仪使用高分辨率的高频超声技术，本质上是声学显微镜，可通过表面上的一个点得到一维截面图像，也可通过B扫描得到二维横截面图像。一个短的高频超声脉冲被发送到多层涂层中，每当超声信号穿过具有不同特性的两层界面时，都会产生回波。回波之间的时间与每层涂层的厚度成正比。

1）支持高达75MHz超声波频率，适配30MHz、50MHz和75MHz高频探头。

2）适用于超薄材料、涂层和多层结构的测量，使用50M探头，钢中测量下限0.05mm。

3）MEVER™多次波校验模式最高显示分辨率可达0.0001mm、0.1um、0.00001in、0.01mils，适用于薄壁金属件的高精度测量。

超声波测厚仪

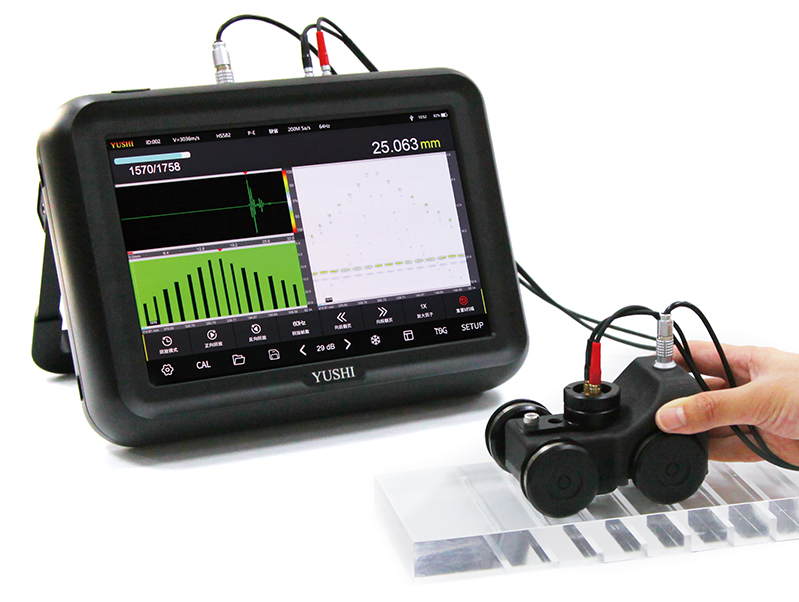

二、PM9SI腐蚀扫查成像测厚仪

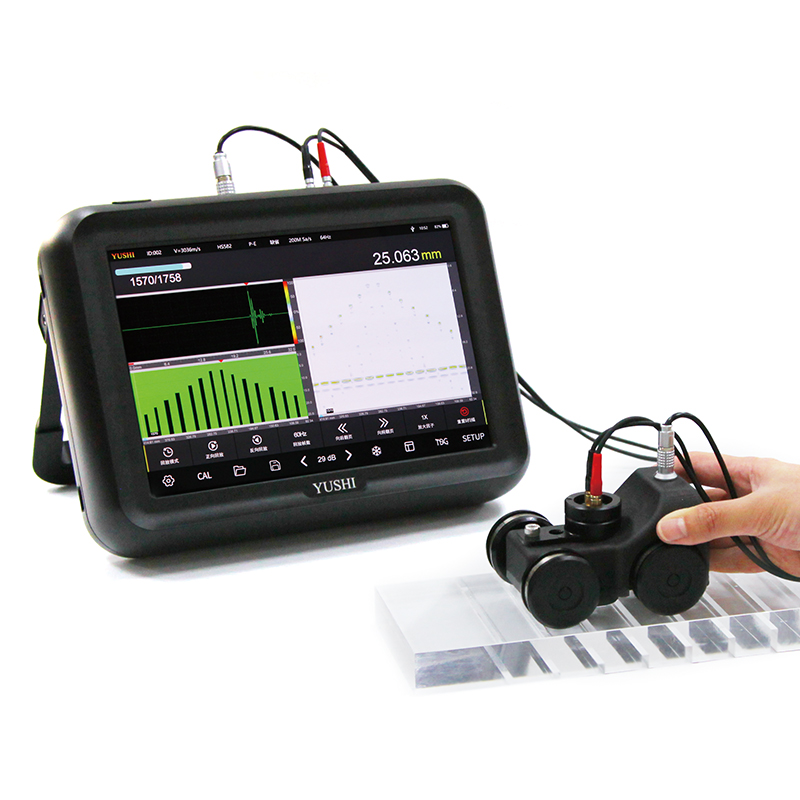

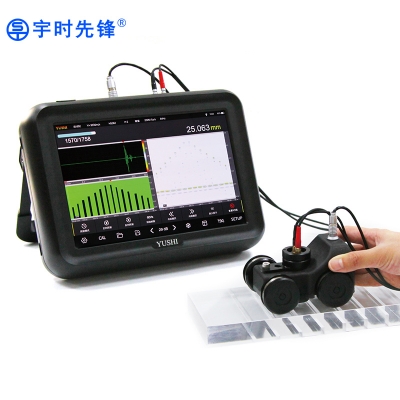

PM9SI测厚仪的一个主要应用是对内部受到腐蚀的管道、压力容器等进行腐蚀扫描成像，其主要目标在于快速、

准确、全面地评估结构壁厚的腐蚀减薄状况。PM9SI测厚仪包含PM9标准型测厚仪的全部功能，额外还含有编

码B扫描功能、小车型扫查器及GT560双晶探头。

三、PM9PRO专业型超声测厚仪

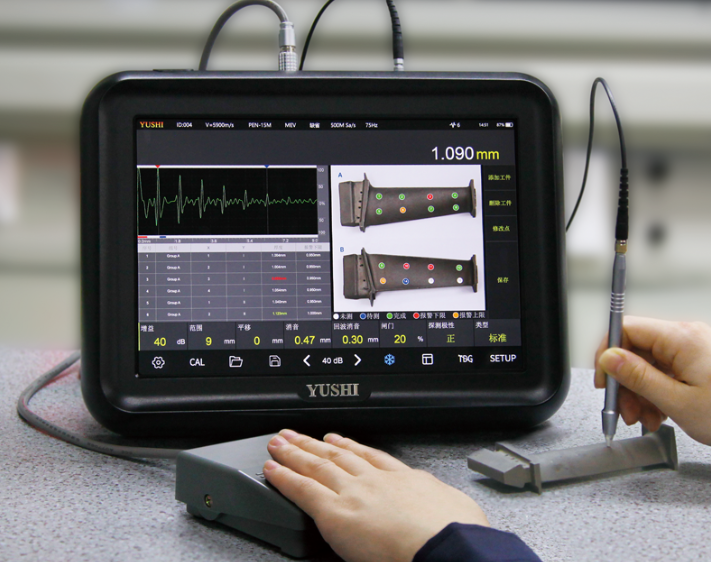

PM9PRO专业型测厚仪提供全面且灵活的交互式检测功能。检测人员通过导入工件图片和标注检测点，以可视化的方式记录工作流程。自定义的所有设置也可作为模板导入到任意PM9测厚仪中，以便所有检测人员使用同样的标准进行检测，使得检测过程更轻松，更可靠。

四、PM9MX多通道超声测厚仪

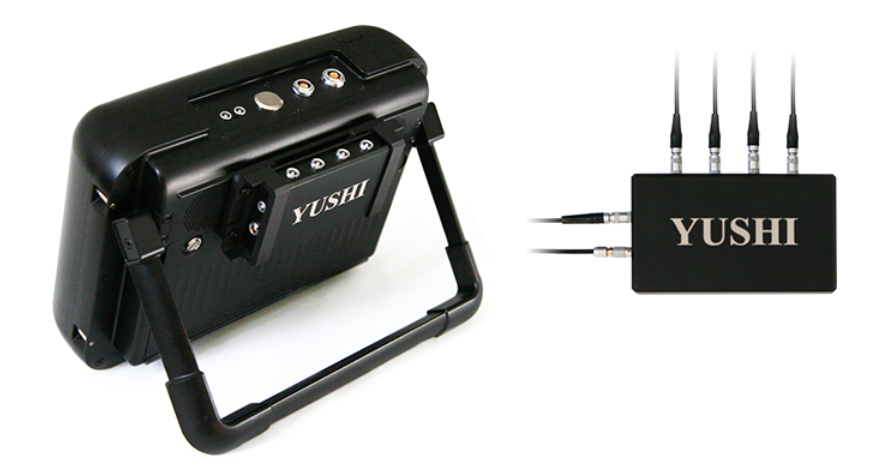

基于已获国家发明专利的多重测量技术 MULTI-MEAS™，匹配MX-4四通道多路转换器，最多可连接四条探头，实现多点同时测量，PM9MX显示来自四条不同探头的厚度值与波形。不与MX-4连接时，PM9MX与标准型PM9完全相同。

◆10.5寸多点触控屏，1920*1280分辨率，全触控操作，像使用手机一样简单流畅

◆高精度:0.001mm分辨率，示值具有高稳定性与高可重复性

◆测量单位:mm、in、um、mils、m/s、in/us、ns、us

◆宽测量范围(钢):0.1毫米~10米

◆测量相位:30°(波侧)、90°(波峰)、0°(前过零)、180°(后过零)

◆兼容全品类探头:延时块式、接触式、保护膜式、笔式、温度补偿功能:自动进行温度补偿计算，显示校正后的测量值水浸式、双晶

◆线性时变增益(TDG)，斜率起点可自动或手动调节

◆测量模式:脉冲-回波，回波-回波，界面-回波，多次波校验，自动

◆自动增益控制(AGC)，具有TDG和常规两种自动增益模式0

◆MEVERTM多次波校验技术，显示通过校验的测量值，读数具有暂停功能:可在冻结波形上进行校准、调整参数高可靠性

◆400MHz/12bit数字化频率，数据采集的起点、时间及频率皆可调

◆60Hz+的显示更新率，从容应对快速扫查检测

◆B扫描支持依据厚度和幅度的两种成像模式

◆128GB存储空间，满足超声成像、高速记录、视频录屏等应用的存储要求

◆可通过HDMI和USB接口直接连接外部触控大屏幕

◆高速记录:B扫描以高达60Hz的帧率记录波形，每次扫查可记录100万点的波形与读数

◆可用充电宝供电，设有备用电池仓，全天续航无压力

◆多种应用:支持厚度、声速和渡越时间的测量

◆全金属外壳，全角度支架，可手提，可配背带
