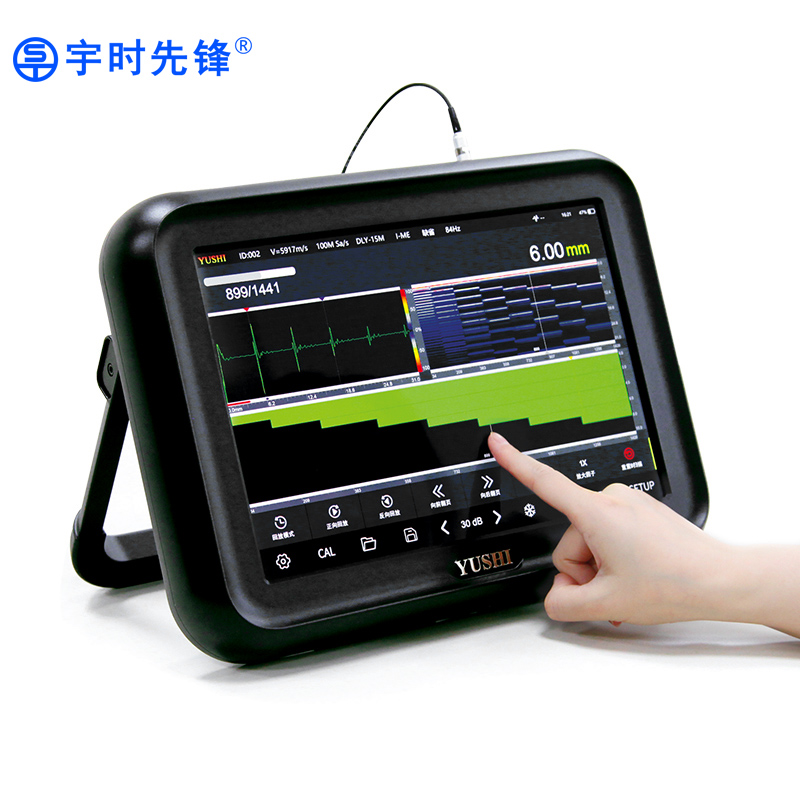

PM10超声波测厚工作站

PM10高精密超声波测厚工作站是一款专业级智能检测设备，集高精度测量与便捷操作于一体。设备配备13英寸高清触摸屏，采用工业级铝制机身经硬质氧化处理，在确保坚固耐用的同时保持轻量化设计。仪器搭载全触控交互系统，支持手势操作，简化了参数设置、波形调整等工作流程。其核心优势在于对高频探头的适配以及0.0001mm级的超高分辨率，配合超声成像、多层测量、多通道、交互检测等先进功能，可精准应对各类复杂工况。512GB大容量存储与U盘导出功能为数据管理提供便利，使其成为工业制造、能源化工及航空航天等领域的理想测厚解决方案。

主要功能特点

▲高分辨率:MEV模式下0.0001mm超高分辨率

▲高频特性:支持1-75MHz探头频率，40-500MHz采样频率可调中

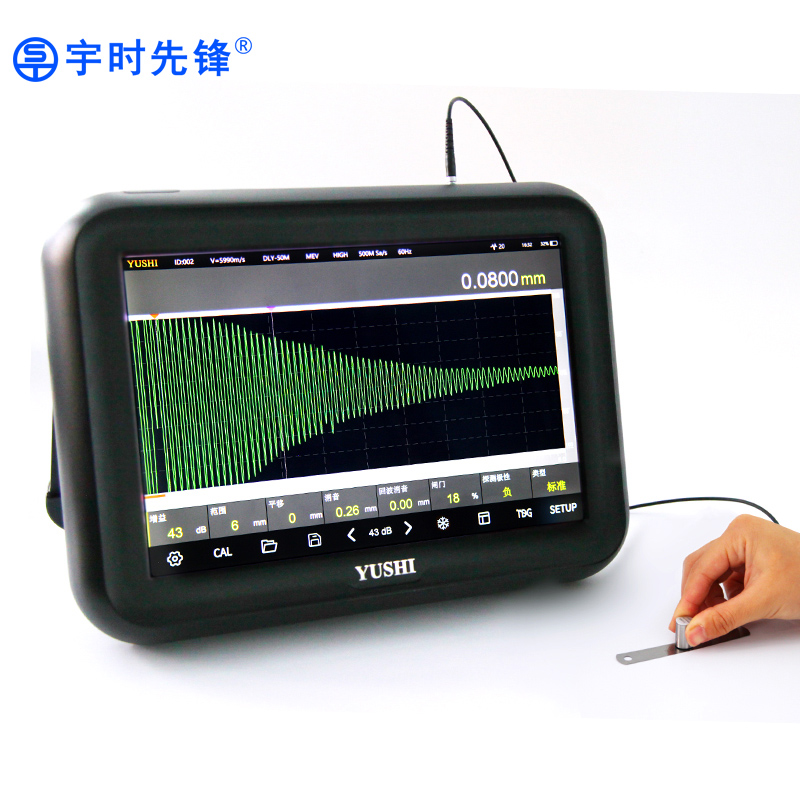

▲中测量下限:使用50M探头，钢的测量下限0.05mm

▲中多次回波:支持最高20次回波，提升测量精度

▲高更新率:60Hz+的A扫描显示更新率

▲温度补偿:自动显示经过校正的厚度值，补偿范围-10°C-+537°C

▲多层测量:可同时测量并显示多达5层的材料厚度，每层的测量参数都可以单独设置并保存多通道系统:支持四通道同时测量，并同步显示多通道波形

▲多种应用:支持厚度、声速和渡越时间的测量

▲多样化布局:支持A扫描、B扫描及A/B扫描多种布局模式，厚度变化一目了然智能触控:通过触屏手势可轻松完成所有测厚操作，像使用手机一样简单

技术参数

➡ 0.1um 分辨率，示值具有高稳定性与高可重复性

➡ 高频超声：支持 1-75MHz 探头频率

➡ 宽测量范围（钢）：0.05 毫米～10000毫米（取决于被测材料和所选探头）

➡ 交互式模板：规范化的检测流程，自动记录，并生成报表，全流程可追溯

➡ 多层测厚：基于 MULTI-MEAS™多重测量技术，可同时测量并显示多达 5 层厚度，每层参数可单独设置

➡ 多通道：支持四通道同时测量，并同步显示多通道波形与厚度值

➡ 兼容全品类探头：延时块式、接触式、保护膜式、笔式、水浸式、双晶

➡ 测量模式：脉冲 - 回波，回波 - 回波，界面 - 回波，多次波校验，自动

➡ MEVER™多次波校验技术，显示通过校验的测量值，读数具有高可靠性

➡ 500MHz/12bit 数字化频率，数据采集的起点、时间及频率皆可调

➡ 高于 60Hz 的 A 扫描显示更新率，从容应对快速扫查检测

➡ 成像模式：支持基于厚度读数的单值 B 扫描成像和基于波幅数据的横截面 B 扫描成像

➡ 支持时基 B 扫描与编码 B 扫描

➡ 高速记录：B 扫描以高达 60Hz 的帧率记录波形，每次扫查可记录 100 万点的波形与读数

➡ 多种应用：支持厚度、声速和波越时间的测量

➡ 测量单位：mm、in、um、mils、m/s、in/us、ns、us

➡ 测量相位：30°(波侧)、90°(波峰)、0°(前过零)、180°(后过零)

➡ 温度补偿：自动进行温度补偿计算，显示校正后的测量值

➡ 线性时变增益（TDG），斜率起点可自动或手动调节

➡ 自动增益控制（AGC），具有 TDG 和常规两种自动增益模式

➡ 暂停功能：可在冻结波形上进行校准、调整参数

➡ 13 英寸 OLED 触控屏，2880*1920 像素，全触控操作，像使用手机一样简单流畅

➡ 512GB 固态硬盘，满足超声成像、高速记录、视频录屏等应用的存储要求

➡ 可通过全功能 USB-C 接口连接外部打印机、触控大屏幕等设备

➡ 可用充电宝供电，设备备用电池仓，全天候续航无压力

➡ 全金属外壳，全角度支架，可手提，可配背带

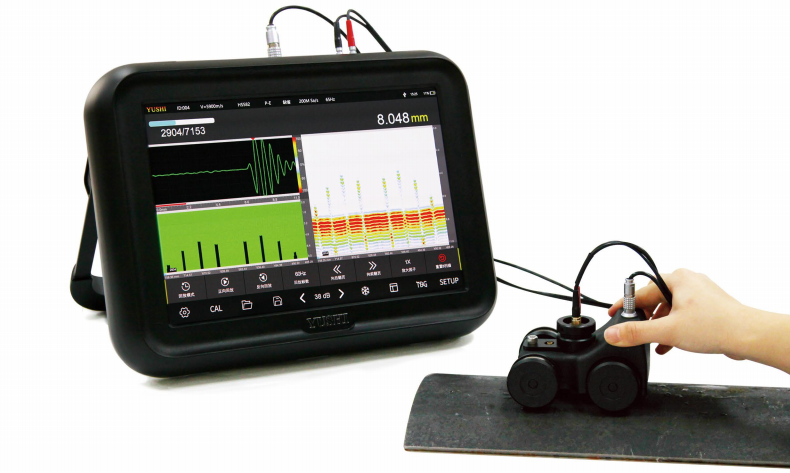

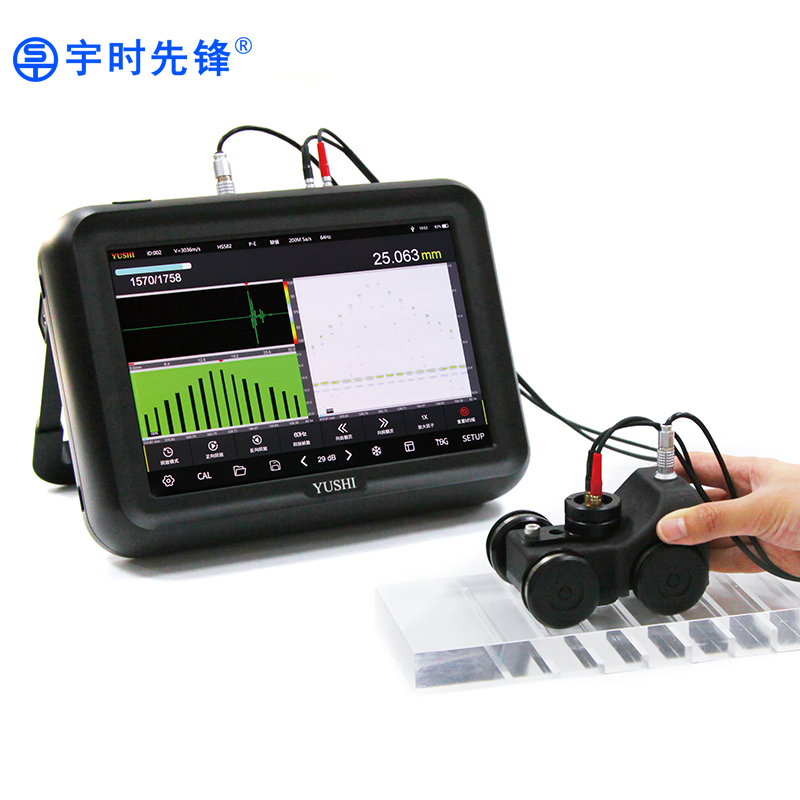

超声成像

PM10超声波测厚仪搭载先进的超声成像技术，通过B扫描，可以直观的查看大量数据，在一张横截面图像中，快速识别腐蚀和缺陷。60Hz+的扫查速度，提高了现场检测的效率，搭配PM10高分辨率显示屏、多样化的布局以及灵活的触屏操控，更为数据回放与分析提供了前所未有的便利。

交互式检测

PM10超声波测厚仪提供全面且灵活的交互式检测功能。检测人员通过导入工件图片和标注检测点，以可视化的方式记录工作流程。自定义的所有设置也可作为模板导入到任意PM10测厚仪中，以便所有检测人员使用同样的标准进行检测，使得检测过程更轻松，更可靠。
